Усиление колонн

методом торкретирования на объекте: Многофункциональный высотный комплекс с подземной автостоянкой по адресу: г. Москва, Краснопресненская наб., ММДЦ “Москва-Сити уч. №15”

«АПЕКС»

Grand Tower Участок 15 - один из ключевых объектов, входящих в состав ММДЦ «Москва-Сити», который является одним из последних строящихся МФК на комплексной территории застройки Сити.

В 2010 году из-за кризиса строительство было заморожено на стадии нулевого цикла. Позже от старого проекта отказались вовсе.

В конце 2011 года участок был выкуплен Годом Нисановым и Зарахом Илиевым. В середине 2012 года работы на участке продолжились. Современный проект был принят в 2013 году, но в 2015 году работы вновь прекратились.

В ноябре 2017 года проект был выкуплен Григорием Баевским. Была объявлена новая дата окончания строительства башни — 2022 год. В 2019 году строительство возобновлено.

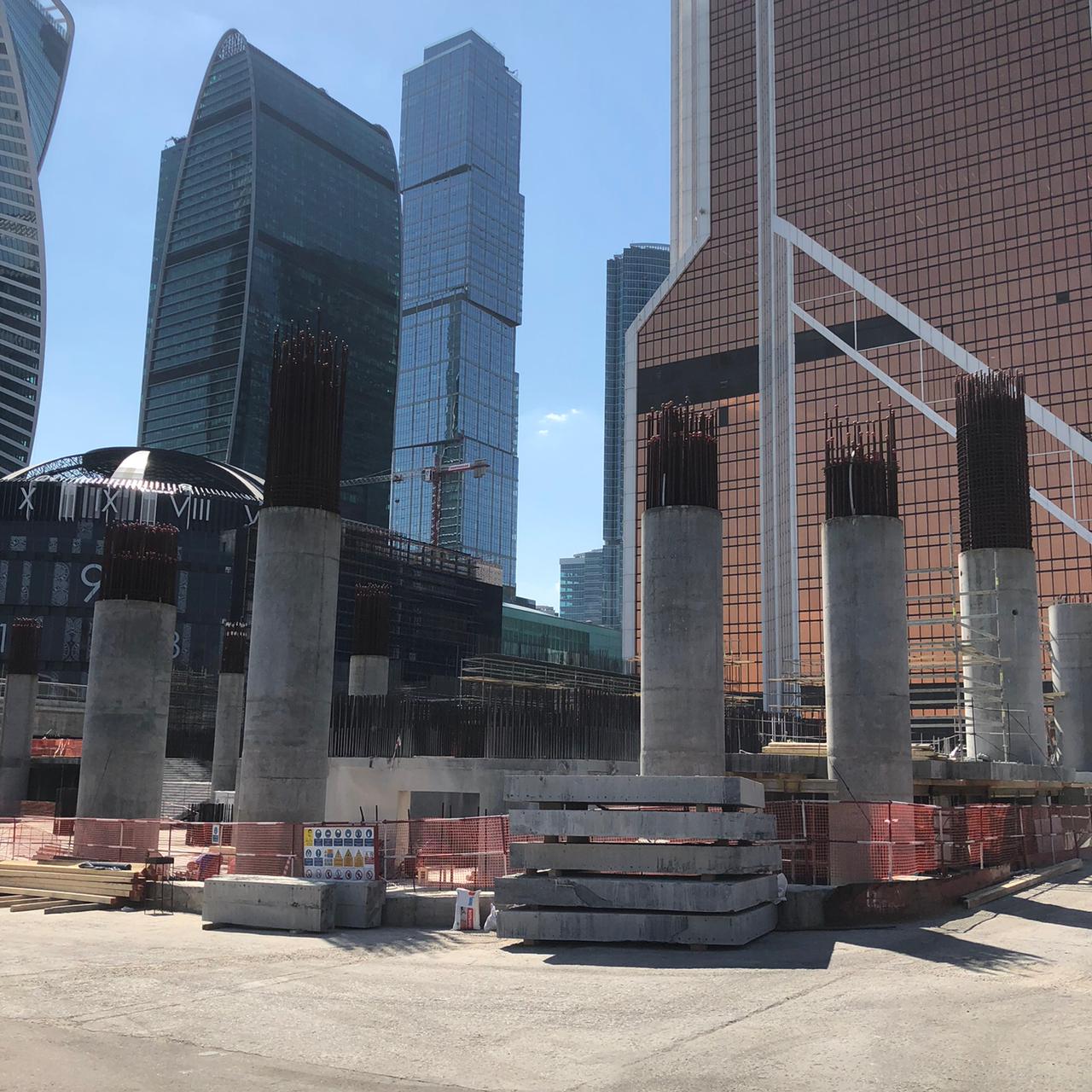

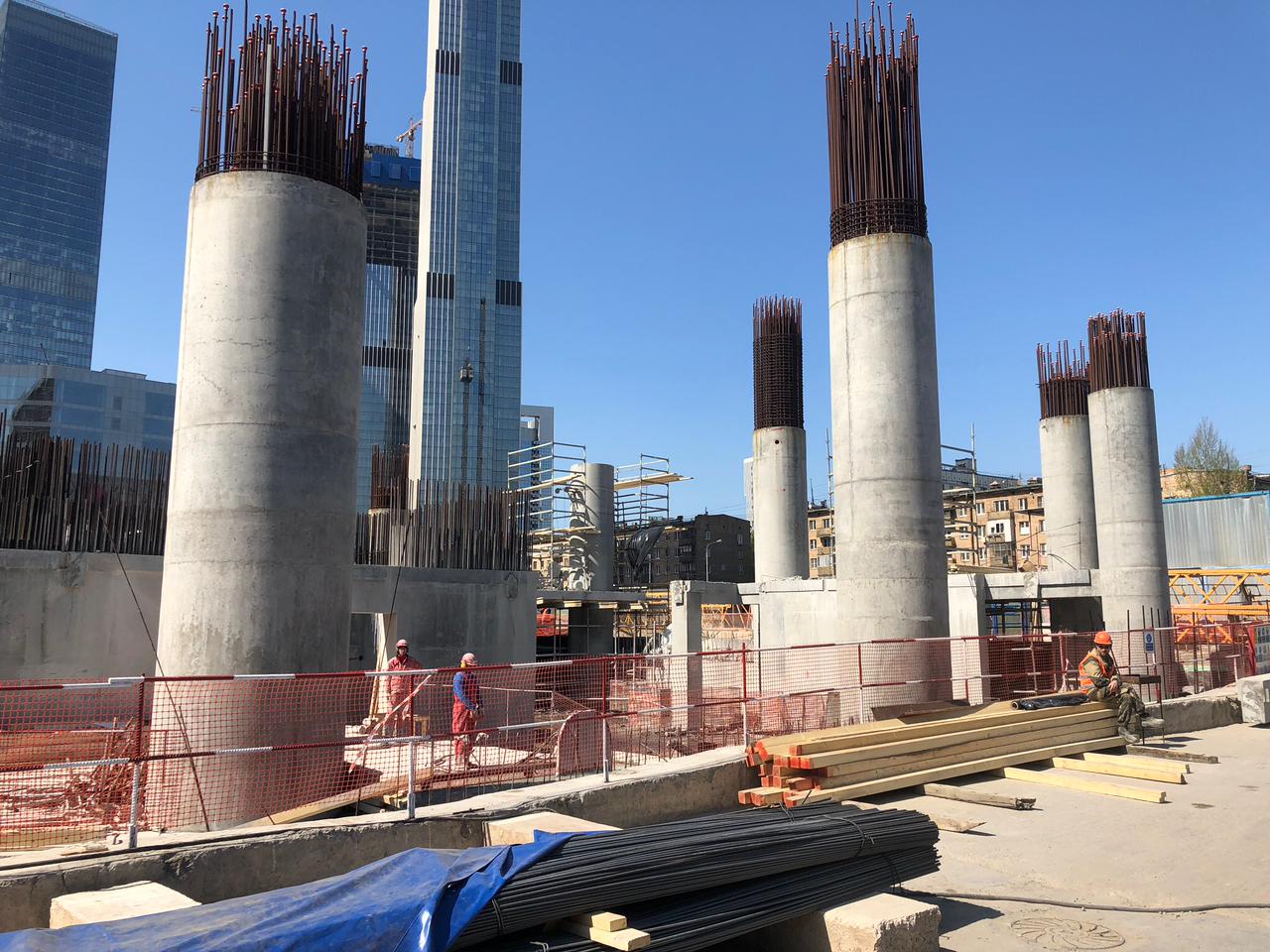

Круглые колонны диаметрами 1200 -1700мм, после замороженного строительства, решили сохранить и восстановить.

Проект Werner Zobek предполагал их восстановление методом торкретирования с проектными показателями бетона:
B60, W4, F150

В апреле 2019г. заказчик Capital Group провёл тендер, по результатам которого уже в мае 2019г. команда «АПЕКС» приступила к работам.

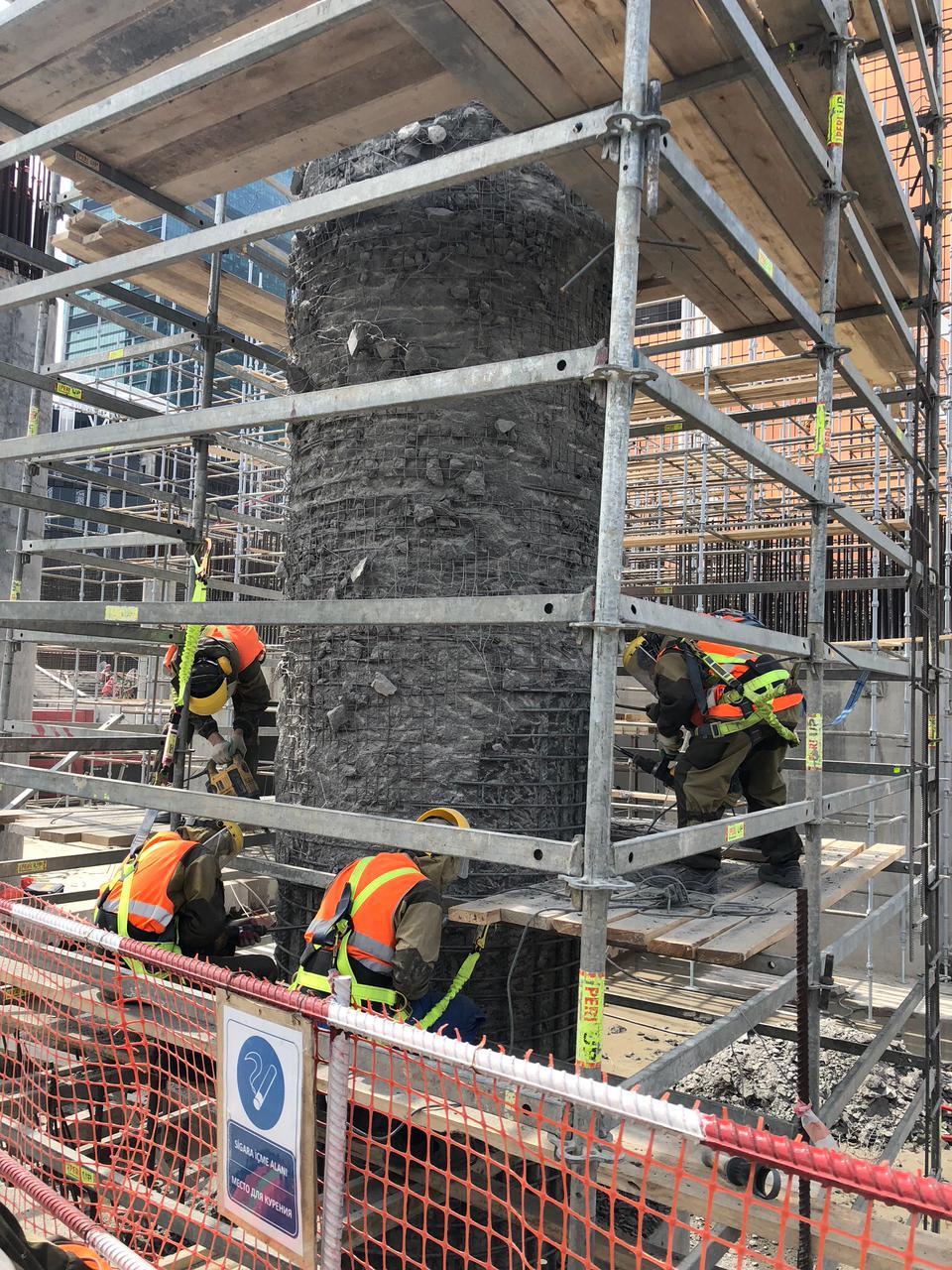

Первая задача была по демонтажу деструктивных слоев бетона. Существующее армирование нужно было сохранить.

Началась рутинная работа по подготовке конструкций.

Старый бетон хоть и весь в трещинах, но его демонтировать было весьма сложно.

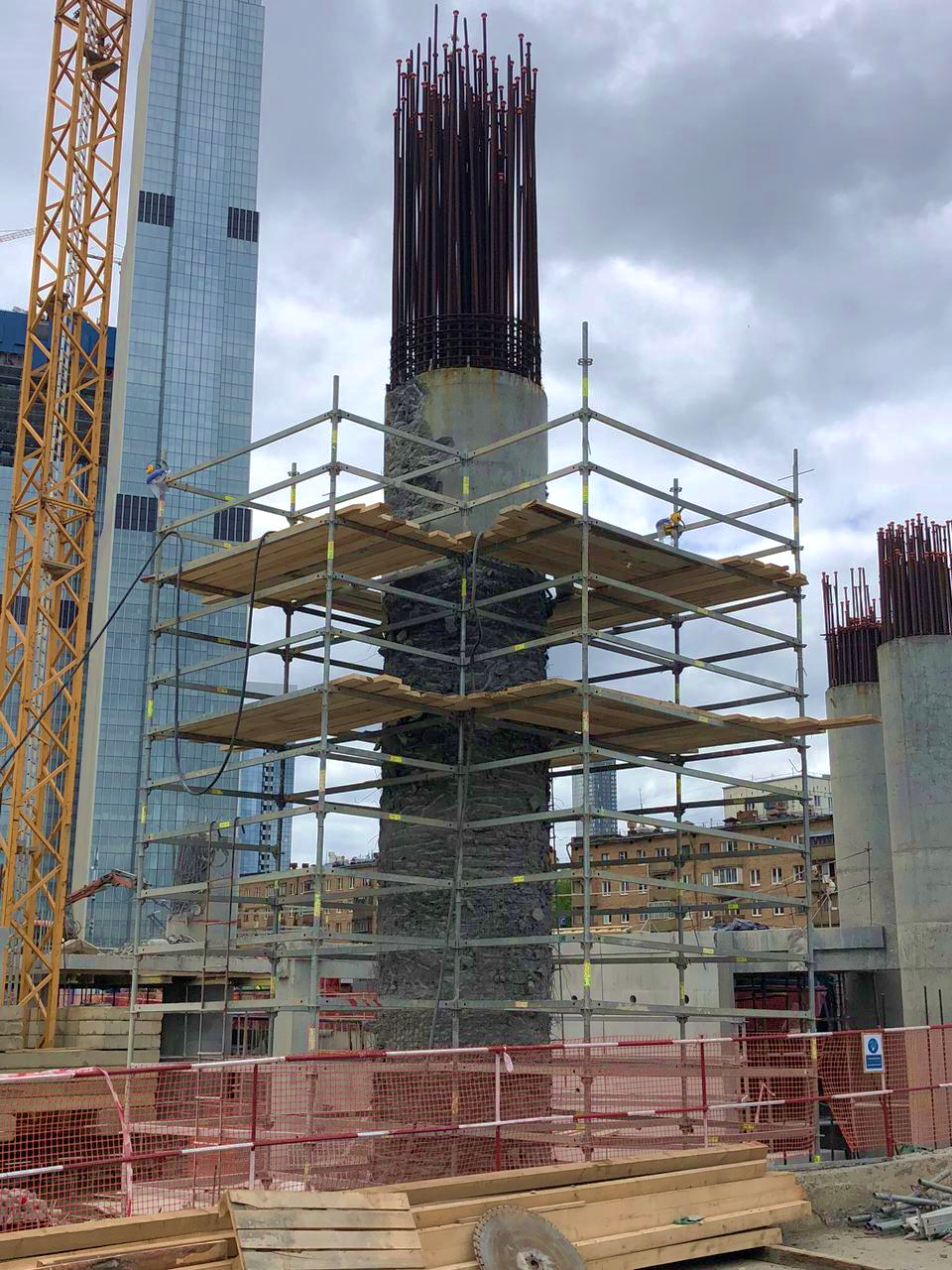

Слой демонтажа составлял 100-150мм с оголением существующей арматуры .

Тем временем, пока производился демонтаж деструктивных слоёв, началась подготовка образцов торкрет-бетона для проведения последующих испытаний рабочей смеси.

Для этих целей, подготавливались макеты размером 1000*1000 и толщиной не менее 120 мм.

В качестве материала применялась модифицированная смесь Мастер Бетон T60, которая себя хорошо зарекомендовала на многих объектах.

Проведённые предварительные испытания дали положительный результат.

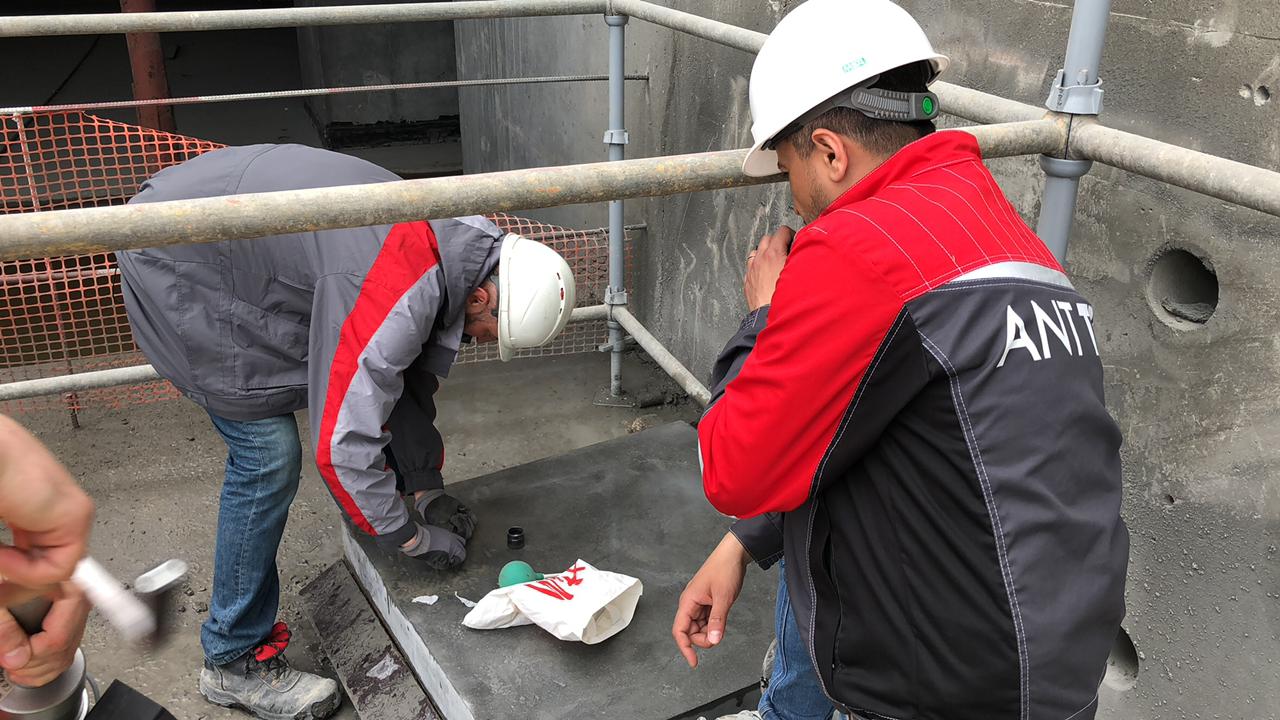

Прочность бетона конструкций выполненных методом торкретирования определялась с применением комплекса неразрушающих методов контроля – прямого (отрыв со скалыванием по ГОСТ 22690) и косвенного (ультразвукового прозвучивания по ГОСТ 17624), на основании градуировочной зависимости между полученными данными испытаний.

Для ряда колонн в шахматном порядке 400х400 мм производилось сверление отверстий на глубину не менее 180 мм.

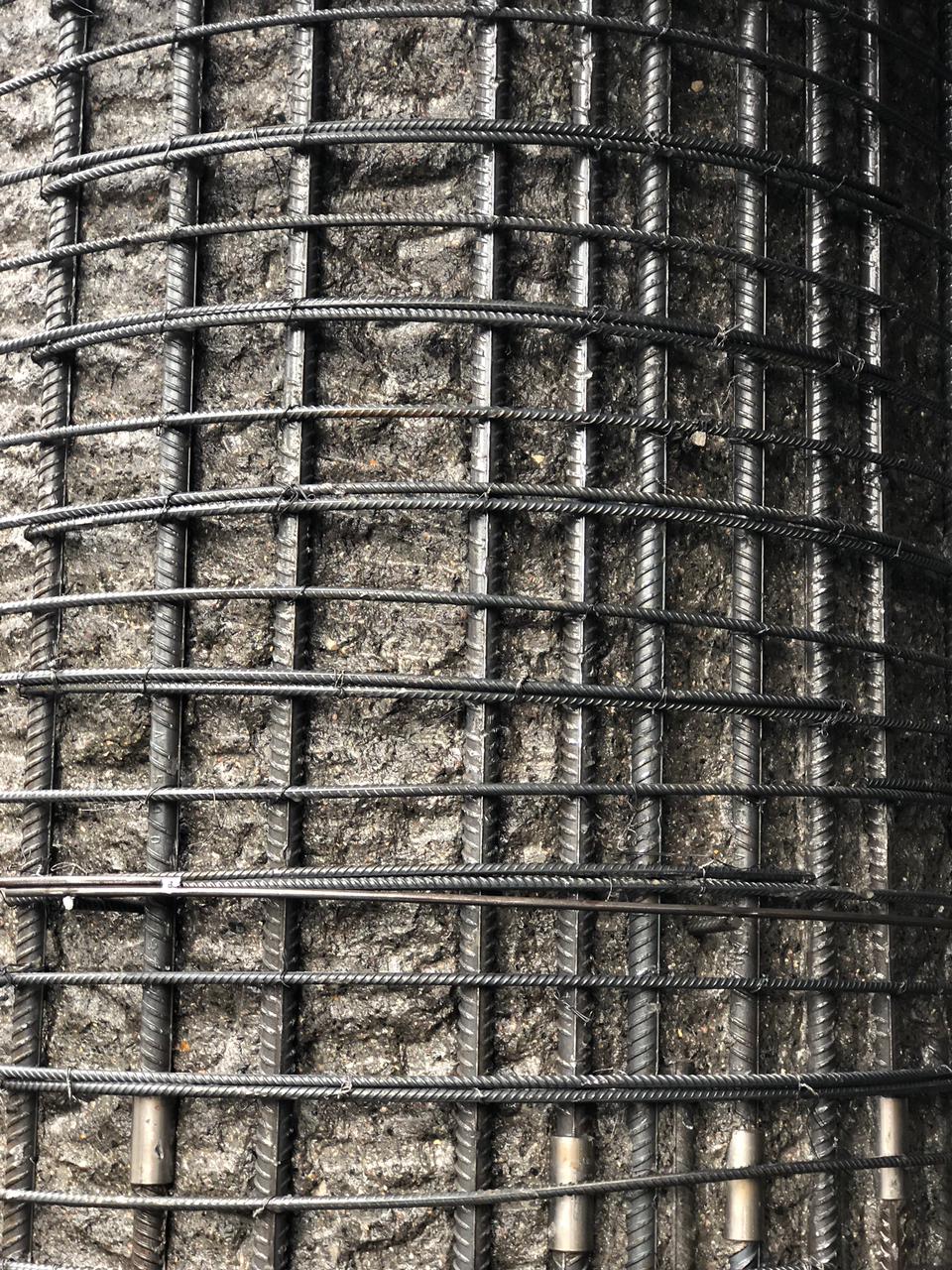

В соответствии с технологией, подготовленные шпуры очищались от продуктов сверления и выполнялся монтаж деталей Ø 10 А500С L=450 мм с приклеиванием на химический анкер Hilti.

Затем крепилась сварная сетка Ø 5 В500С с ячейкой 100х100.

Чтобы придерживаться точной геометрии конструкции, по длине окружности круглых колонн крепились дугообразные направляющие (маяки), заранее изготовленные на производстве.

Поверхность перед торкретированием очищалась от продуктов демонтажа, цементного молочка, пыли.

Выполнение работ производится по технологии очистки бетона водой под давлением (гидромонитором высокого давления).

По увлажнённой поверхности послойно нанесли специально приготовленную модифицированную смесь МастерБетон Т60, класса по прочности бетона на сжатие не ниже В60.

Смесь наносилась методом торкретирования сухим способом.

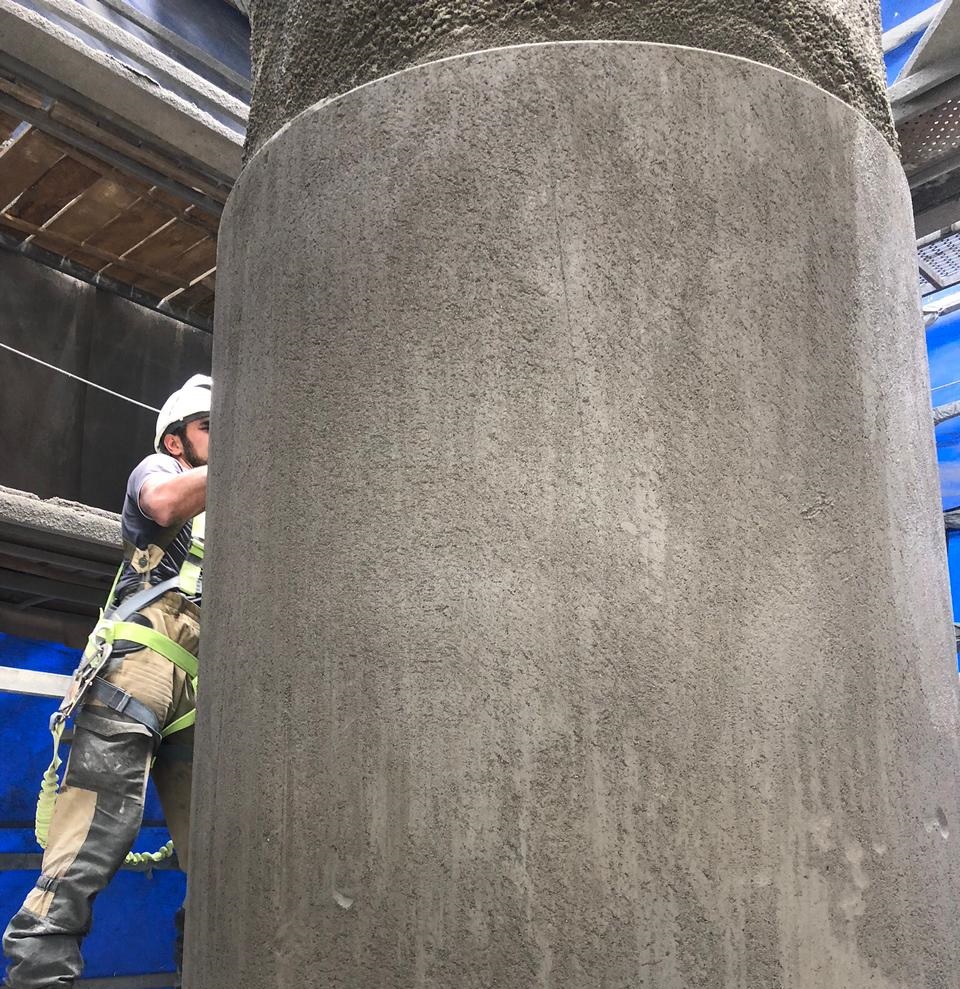

Выполнялось выравнивание поверхности по маякам, путем срезки правилом.

Свежеуложенную смесь для достижения проектной прочности постоянно увлажняли.

Итоговые испытания после 28 суток подтвердили прочность бетона не менее B60.
